Hur mäter man noggrannheten hos ett roterande indexbord?

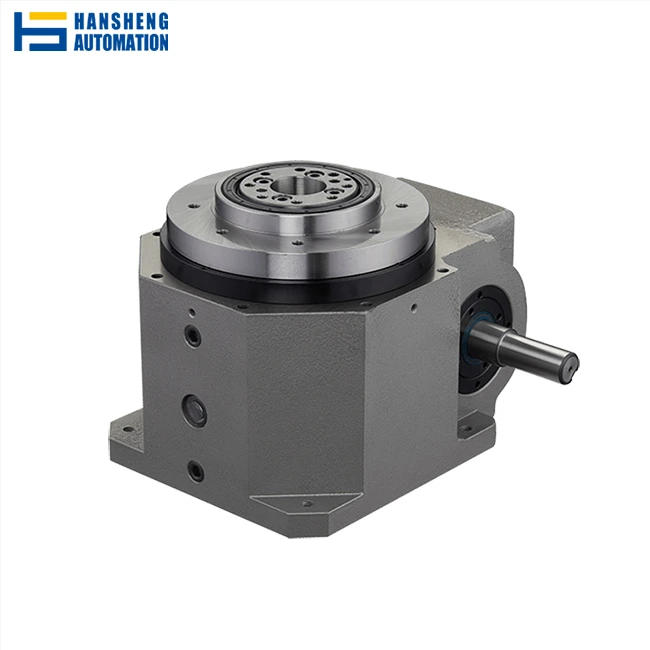

Som leverantör av Rotary Index Tables förstår jag hur viktigt det är att mäta noggrannheten hos dessa precisionskomponenter. Roterande indexbord används ofta i olika branscher, inklusive tillverkning, automation och robotik, för att uppnå exakt vinkelpositionering och indexering. I det här blogginlägget kommer jag att dela några viktiga metoder och överväganden för att mäta noggrannheten hos en roterande indextabell.

Förstå de viktigaste noggrannhetsmåtten

Innan du fördjupar dig i mätmetoderna är det viktigt att förstå de primära noggrannhetsmåtten förknippade med roterande indextabeller. Dessa mätvärden ger en omfattande bedömning av tabellens prestanda och inkluderar:

1. Indexeringsnoggrannhet: Detta hänvisar till det roterande indexbordets förmåga att stanna vid de angivna vinkelpositionerna med en hög grad av precision. Den mäts vanligtvis i bågminuter eller bågsekunder och indikerar hur nära den faktiska stopppositionen matchar den önskade positionen.
2. Repeterbarhet: Repeterbarhet mäter konsistensen av den roterande indextabellens prestanda över flera indexeringscykler. Den bedömer hur nära tabellen återgår till samma vinkelposition efter varje indexeringsoperation. Hög repeterbarhet är avgörande för applikationer som kräver konsekvent och pålitlig drift.
3. Glapp: Glapp är mängden fri rörelse eller spel i de mekaniska komponenterna i det roterande indexbordet, såsom växlar eller lager. Det kan orsaka felaktigheter i positioneringen och påverka bordets totala prestanda. Att mäta och minimera glapp är viktigt för att uppnå hög noggrannhet.
4. Runout: Runout avser avvikelsen för bordets rotationsaxel från dess idealposition. Det kan uppstå på grund av tillverkningstoleranser, snedställning eller slitage. Att mäta runout hjälper till att identifiera eventuella problem med bordets inriktning och säkerställer jämn och exakt rotation.

Metoder för att mäta noggrannhet

Det finns flera metoder tillgängliga för att mäta noggrannheten hos ett roterande indexbord. Valet av metod beror på applikationens specifika krav, vilken noggrannhet som behövs och tillgänglig utrustning. Här är några vanliga metoder:

1. Använda en precisionsvinkelmätare

En precisionsvinkelmätare är ett enkelt och effektivt verktyg för att mäta indexeringsnoggrannheten hos ett roterande indexbord. För att använda den här metoden, följ dessa steg:

• Montera vinkelmätaren på bordets yta eller en fixtur fäst vid bordet.
• Vrid bordet till önskat vinkelläge och lås det på plats.
• Jämför avläsningen på vinkelmätaren med den angivna vinkelpositionen. Skillnaden mellan de två avläsningarna representerar indexeringsfelet.
• Upprepa processen för flera vinkelpositioner för att få en omfattande bedömning av tabellens indexeringsnoggrannhet.

2. Använda en roterande kodare

En roterande encoder är en anordning som omvandlar vinkelläget för en roterande axel till en elektrisk signal. Den ger en högupplöst mätning av bordets rotation och kan användas för att mäta både indexeringsnoggrannhet och repeterbarhet. Följ dessa steg för att använda en roterande encoder för noggrannhetsmätning:

• Montera rotationsgivaren på bordets axel eller en komponent som roterar med bordet.
• Anslut kodaren till ett datainsamlingssystem eller en styrenhet som kan registrera och analysera kodarsignalerna.
• Rotera tabellen genom en serie indexeringscykler och registrera kodaravläsningarna vid varje position.
• Analysera inspelad data för att beräkna tabellens indexeringsnoggrannhet och repeterbarhet.

3. Använda en laserinterferometer

En laserinterferometer är en mycket exakt mätenhet som använder interferensen från laserljus för att mäta små förskjutningar och vinklar. Den kan ge exakta mätningar av runout, backlash och indexeringsnoggrannhet. Följ dessa steg för att använda en laserinterferometer för noggrannhetsmätning:

• Ställ in laserinterferometersystemet enligt tillverkarens instruktioner.
• Montera interferometerns mäthuvud på en stabil fixtur nära det roterande indexbordet.
• Rikta in laserstrålen med bordets rotationsaxel eller komponenten som mäts.
• Vrid bordet genom en serie indexeringscykler och registrera interferometeravläsningarna vid varje position.
• Analysera inspelad data för att beräkna de olika noggrannhetsmåtten, såsom runout, backlash och indexeringsnoggrannhet.

4. Genomföra en glappmätning

Glapp kan mätas med en mängd olika metoder, beroende på typen av roterande indexbord och tillgänglig utrustning. En vanlig metod är att använda en visare eller en linjär pulsgivare för att mäta mängden fri rörelse i tabellens mekaniska komponenter. Följ dessa steg för att utföra en glappmätning:

• Montera mätklockan eller den linjära givaren på en fixtur nära bordets utgående axel eller komponenten som mäts.
• Applicera ett litet vridmoment på bordets ingående axel i en riktning och registrera startpositionen för indikatorn eller pulsgivaren.
• Vänd riktningen på vridmomentet och registrera den nya positionen för indikatorn eller kodaren.
• Skillnaden mellan de två positionerna representerar glappet i bordets mekaniska komponenter.

Överväganden för noggrann mätning

För att säkerställa korrekt och tillförlitlig mätning av det roterande indexbordets noggrannhet är det viktigt att ta hänsyn till följande faktorer:

• Miljöförhållanden: Mätmiljön kan ha en betydande inverkan på mätresultatens noggrannhet. Faktorer som temperatur, luftfuktighet och vibrationer kan orsaka variationer i bordets prestanda och påverka mätnoggrannheten. Det är viktigt att utföra mätningarna i en stabil och kontrollerad miljö för att minimera dessa effekter.
• Kalibrering av mätutrustning: Noggrannheten hos mätresultaten beror på kalibreringen av mätutrustningen. Det är viktigt att se till att all mätutrustning, såsom vinkelmätare, roterande omkodare och laserinterferometrar, är korrekt kalibrerad före användning. Regelbunden kalibrering och underhåll av utrustningen är också nödvändigt för att säkerställa dess fortsatta noggrannhet.
• Mätningsprocedur: Att följa en standardiserad mätprocedur är avgörande för att få konsekventa och tillförlitliga resultat. Det är viktigt att dokumentera mätproceduren, inklusive installation, mätstegen och dataanalysmetoder, för att säkerställa att mätningarna kan replikeras och verifieras.
• Operatörsskicklighet och utbildning: Färdigheten och träningen hos operatören som utför mätningarna kan också påverka resultatens noggrannhet. Det är viktigt att ge adekvat utbildning till operatörerna om korrekt användning av mätutrustningen och mätproceduren. Operatörer bör också vara bekanta med applikationens noggrannhetskrav och betydelsen av mätresultaten.

Tillämpningar och vikten av exakta roterande indextabeller

Noggranna roterande indexbord är avgörande för ett brett spektrum av applikationer inom olika industrier. Några vanliga applikationer inkluderar:

• Automatiserade monteringslinjer: Roterande indexbord används i automatiserade monteringslinjer för att positionera och indexera komponenter exakt under monteringsprocessen. Hög noggrannhet är avgörande för att säkerställa korrekt inriktning och passform av komponenterna, vilket resulterar i högkvalitativa produkter och effektiv produktion.
• CNC-bearbetning: Vid CNC-bearbetning används roterande indextabeller för att rotera arbetsstycket till olika vinkelpositioner för bearbetningsoperationer. Noggrann indexering säkerställer exakt bearbetning av komplexa delar och minskar behovet av manuella ingrepp.
• Robotik: Roterande indextabeller används ofta i robotsystem för att ge exakt vinkelpositionering och orientering av robotens ändeffektor. Detta gör det möjligt för roboten att utföra uppgifter med hög noggrannhet och repeterbarhet, såsom pick-and-place-operationer och svetsning.
• Provning och inspektion: I test- och inspektionsapplikationer används roterande indextabeller för att placera testexemplaren eller komponenterna i olika vinklar för inspektion och mätning. Noggrann indexering säkerställer tillförlitliga och konsekventa testresultat.

Slutsats

Att mäta noggrannheten hos ett roterande indexbord är ett kritiskt steg för att säkerställa dess prestanda och lämplighet för specifika applikationer. Genom att förstå de viktigaste noggrannhetsmåtten, använda lämpliga mätmetoder och överväga de faktorer som påverkar mätnoggrannheten, kan du få tillförlitliga och exakta resultat. Som leverantör av Rotary Index Tables är vi fast beslutna att tillhandahålla högkvalitativa produkter med utmärkt noggrannhet och prestanda. Om du har några frågor eller behöver mer information om våra produkter eller tjänster för noggrannhetsmätning är du välkommen att [initiera en kontakt för upphandlingsdiskussion]. Vi ser fram emot att betjäna dig och möta dina behov av roterande indexbord.

Referenser

• ISO 230-1:2012, Verktygsmaskiner - Testkod för verktygsmaskiners noggrannhet - Del 1: Geometrisk noggrannhet för maskiner som arbetar under tomgång eller efterbehandlingsförhållanden.
• ASME B5.54-2005, Utvärdering av prestanda av numeriskt styrda datorbearbetningscentra.
• Tillverkarens manualer och tekniska specifikationer för roterande indexbord och mätutrustning.
