Hej där! Som leverantör av Cam Driven Indexer får jag ofta frågan om kopplingsmetoderna mellan en Cam Driven Indexer och en motor. Idag ska jag dela upp allt för dig på ett superlätt att förstå sätt.
Först och främst, låt oss prata om varför det är så viktigt att koppla en kamdriven indexerare med en motor. En kamdriven indexerare är en precisionsenhet som används i olika industriella applikationer som förpackning, monteringslinjer och tryckning. Den är utformad för att ge exakt och repeterbar indexeringsrörelse. Men för att den ska fungera med sin magi måste den vara ansluten till en motor ordentligt. Motorn levererar ström, och kopplingen säkerställer att kraften överförs smidigt och effektivt från motorn till indexeraren.
Det finns några vanliga kopplingsmetoder där ute, och var och en har sina egna för- och nackdelar.
Direktkoppling
Ett av de enklaste sätten att koppla ihop en kamdriven indexerare och en motor är genom direktkoppling. I denna metod är motorns utgående axel direkt ansluten till indexerarens ingående axel. Detta görs vanligtvis med en kopplingsanordning som en stel koppling eller en flexibel koppling.
En styv koppling är utmärkt för applikationer där det är väldigt lite felinriktning mellan motorn och indexeringsaxlarna. Den ger en stabil anslutning, vilket innebär att det blir minimal strömförlust under överföring. Det är dock inte särskilt förlåtande när det kommer till felställning. Även en liten del av snedställning kan orsaka överdrivet slitage på axlar och lager.
Å andra sidan kan en flexibel koppling tolerera en viss grad av snedställning. Den är gjord av material som kan böjas eller böjas något, vilket gör att den kan kompensera för eventuella små skillnader i inriktningen av motor- och indexeraxlarna. Detta minskar belastningen på komponenterna och förlänger deras livslängd. Men nackdelen är att flexibla kopplingar kan introducera en liten mängd glapp, vilket kanske inte är idealiskt för applikationer som kräver extremt exakt positionering.
Rem och remskiva koppling
En annan populär kopplingsmetod är rem- och remskivan. I denna uppställning lindas en rem runt en remskiva på motoraxeln och en annan remskiva på indexerns ingående axel. Motorns rotation får remmen att röra sig, vilket i sin tur roterar indexeraren.
Den största fördelen med en rem- och remskivakoppling är dess flexibilitet. Du kan enkelt ändra hastighetsförhållandet mellan motor och indexerare genom att använda olika storlekar på remskivor. Detta är verkligen användbart i applikationer där du behöver justera indexeringshastigheten. Rem- och remskivor ger också viss stötdämpning. Eftersom bältet är flexibelt kan det absorbera plötsliga stötar eller vibrationer, vilket skyddar indexeraren och motorn från skador.
Det finns dock några nackdelar. Bälten kan sträckas över tiden, vilket kan leda till en förändring av hastighetsförhållandet. Du måste också regelbundet kontrollera och byta ut bältet för att bibehålla optimal prestanda. Och jämfört med direktkoppling kan rem- och remskivor vara mindre effektiva på grund av friktionen mellan remmen och remskivorna.
Kuggkoppling
Kuggkoppling är ytterligare ett alternativ för att ansluta en kamdriven indexerare till en motor. I denna metod används växlar för att överföra kraften från motorn till indexeraren. Kugghjulet på motoraxeln griper in i växeln på indexerarens ingående axel, vilket gör att indexeraren roterar.
Kuggkopplingar är kända för sina höga vridmomentöverföringsförmåga. De kan hantera stora mängder kraft utan att glida, vilket gör dem idealiska för tunga applikationer. De har också ett mycket exakt hastighetsförhållande, vilket är viktigt för applikationer som kräver noggrann positionering.
Men växelkopplingar kan vara ganska bullriga, speciellt vid höga hastigheter. De kräver också regelbunden smörjning för att minska friktion och slitage. Och om kugghjulen inte är korrekt inriktade eller underhållna kan de orsaka många problem, såsom för tidigt slitage och växelfel.
Nu när du har en idé om de olika kopplingsmetoderna kanske du undrar vilken som är bäst för just din applikation. Tja, det beror på flera faktorer.
Om du arbetar med en applikation som kräver hög precision och minimalt spel kan direktkoppling med en flexibel koppling vara din bästa insats. För applikationer där du behöver justera hastigheten enkelt kan en rem- och remskivkoppling vara rätt väg att gå. Och om du har att göra med tunga belastningar och höga vridmoment, kan en växelkoppling vara det lämpligaste alternativet.

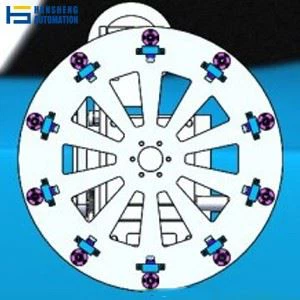

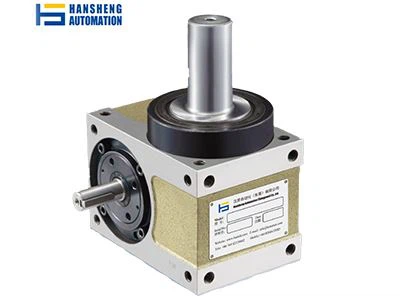

Som en Cam Driven Indexer-leverantör har jag sett dessa kopplingsmetoder användas i ett brett spektrum av applikationer. Oavsett om du letar efterRinga bordsenheterför ett småskaligt löpande band ellerRotary Cam Indexersför en storskalig tillverkningsprocess har vi de rätta lösningarna för dig. Vi erbjuder ocksåFlera stationer Cam Indexerför applikationer som kräver flera indexeringspositioner.
Om du är i färd med att välja rätt kopplingsmetod för din kamdrivna indexerare och motor, eller om du har några frågor om våra produkter, tveka inte att höra av dig. Vi är här för att hjälpa dig att fatta det bästa beslutet för ditt företag. Oavsett om du är en liten startup eller ett stort företag kan vi ge dig den expertis och det stöd du behöver för att säkerställa att ditt indexeringssystem fungerar felfritt.
Sammanfattningsvis, att förstå kopplingsmetoderna mellan en kamdriven indexerare och en motor är avgörande för att din industriella utrustning ska fungera korrekt. Genom att välja rätt kopplingsmetod kan du förbättra effektiviteten, noggrannheten och livslängden för ditt indexeringssystem. Så ta dig tid att utvärdera dina krav och fatta ett välgrundat beslut. Och om du behöver hjälp är det bara att kontakta oss.
