Hansheng Automation (Dongguan) Co., Ltd. är en av de mest erfarna tillverkarna och leverantörerna av hypoidutrustning i Kina. Om du ska sälja effektiv hypoidväxel tillverkad i Kina i bulkkostnad-, välkommen att få prislista och offert från vår fabrik. Även skräddarsydd service och OEM & ODM-service är tillgängliga.

Med hjälp av avancerad Power Skiving-teknik är vi specialiserade på att producera hög-precisionsväxlar med moduler från 0,1 till 5,0 (spetsdiameter 3 mm-300 mm), som täcker ett komplett utbud av växeltillverkning inklusive cylindriska kugghjul, spiralväxlar, hypoidväxlar och snäckväxlar.

Våra produkter används främst i applikationer som reducerare, robotar och avancerade-fordonskomponenter. Nedan ger vi information om vår Hypoid Gear-produktion.

Power Skiving-fördelen

Till skillnad från traditionella fräsningsmetoder är vår produktionslinje förankrad av Kashifuji Gear Skiving Machine KPS30. Denna-statliga--utrustning gör att vi kan uppnå överlägsen geometri och ytfinish, särskilt för hypoidväxlar och invändiga växlar.

ISO/DIN nivå 5 noggrannhet

Vi hävdar inte bara precision; vi levererar certifierad noggrannhet upp till nivå 5.

Hard Gear Finishing

Kan bearbeta värme-behandlade arbetsstycken direkt, vilket eliminerar distorsion och säkerställer perfekt tandkontakt.

Komplexa geometrier

Fler-axlarna i vår installation hanterar den komplexa offsetgeometrin hos hypoidväxlar med lätthet.

Detaljerade specifikationer och funktioner

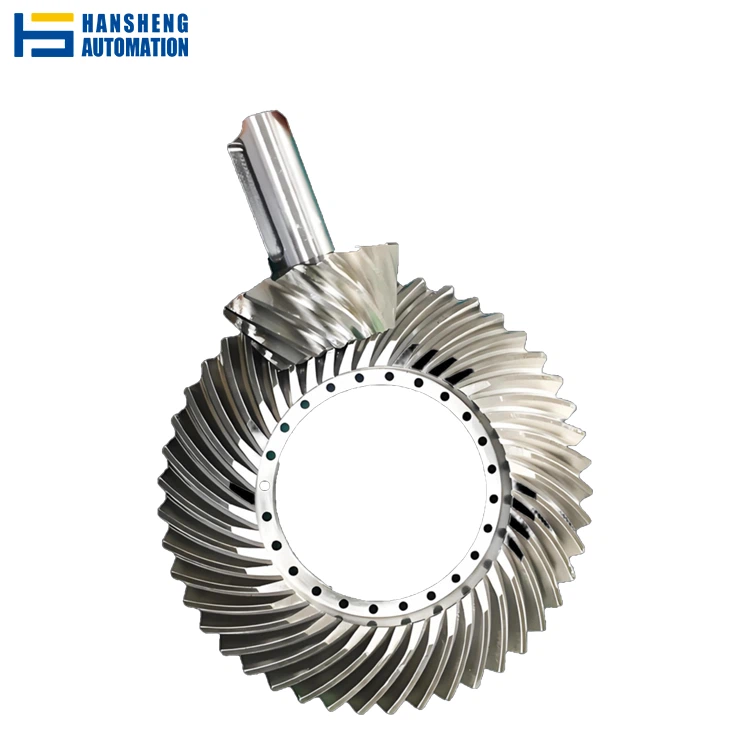

Vi fokuserar på precisionsöverföring och följande är våra specifika parametrar och specifikationerHypoid utrustning.

Parameter	Specifikation & kapacitet
Modulutbud	0.1 - 5.0
Tips Diameter	Ø 3 mm - Ø 300 mm
Noggrannhetsklass	ISO / DIN / GB Nivå 5-6
Tryckvinkel	Standard 20 grader
Helixvinkel	0 grader till ±45 grader (upp till 60 grader för specifika mönster)
Antal tänder	5z - 150z+
Backlash (Sido)	0,02 mm - 0.08 mm (Precision Fit)
Ythårdhet	HRC 58 - 62 (förkolad)
Kärnhårdhet	HRC 30 - 45
Borrning/axeltyp	Round, Intern Spline, Keyway, D-cut
Material	20CrMnTi, SCM415, SNCM439, SUS303/304
anpassa	Kan anpassas efter specifika behov

Varför samarbeta med Hansheng?

Core Technology Edge

Vår Power Skiving-process är 3-5 gånger snabbare än att forma, men ger ändå en markliknande finish. KPS30 låter oss bearbeta kuggar och interna funktioner (som splines) i en enda uppsättning, vilket garanterar koncentricitet under 5 µm.

In-Husverktygsbehärskning

Vi designar och tillverkar våra egna precisionsfixturer och klämbackar med vår Seibu Wire EDM (M50B). Detta säkerställer styv, distorsionsfri-klämning för även de mest komplexa hypoidämnen, vilket är grunden för att uppnå ISO/DIN 5-noggrannhet.

Sann vertikal integration

Från svarvning (Brother/Taesin) till kuggskärning (KPS30/YK3610Ⅳ) och husbearbetning (Large HMC), vi kontrollerar hela processen i-huset. Detta leder till kortare ledtider, konkurrenskraftiga priser och sömlös kvalitetskontroll.

Verifiering, inte bara löfte

Varje batch verifieras på dedikerade redskapsinspektionsmaskiner för profil, stigning och runout, vilket säkerställer konsekvent överensstämmelse med de utlovade noggrannhetsstandarderna.

Vår flotta av avancerad utrustning

Vår verkstad integrerar svarvning, fräsning och specialiserad kugghjulsskärning för att tillhandahålla en komplett "råmaterial till färdig detalj"-tjänst.

Core Gear Production

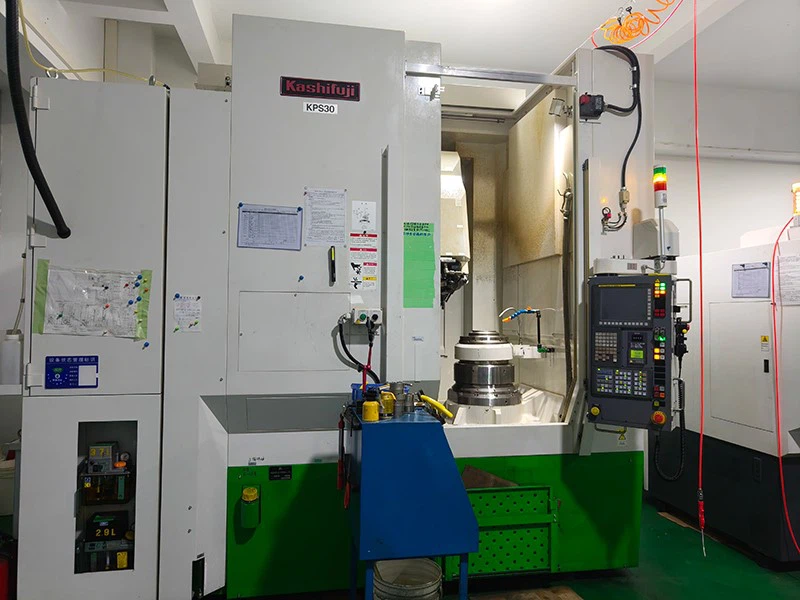

Kashifuji Gear Skiving Machine KPS30: Hjärtat i vår hög-precisionsproduktion för interna och externa växlar.
Ningjiang CNC Horizontal Gear Hobbing Machine YK3610Ⅳ: Hög-lösning för standardaxeldrev och massproduktion.

Precision Blank Preparation & Finishing
Seibu Wire Electric Discharge Machine (WEDM) M50B: För ultra-precisionsformkomponenter och komplexa fixturer.
Brother CNC-svarv (TC-S2A) och Taesin CNC-fräsning: Säkerställer att kugghjulsämnena har perfekt koncentricitet innan tandskärning.

Storskaliga-bostäder och support
Horisontella bearbetningscentra (Max 2100x1060): Medan vi tillverkar kompakta växlar kan vi bearbeta stora hus och växellådor för att inrymma dem, vilket erbjuder en komplett monteringslösning.

Kvalitetssäkring
Dedikerade redskapsinspektionsmaskiner: Varje batch verifieras för profilfel, pitch-fel och runout för att säkerställa DIN 5-överensstämmelse.

Växelinspektionscenter

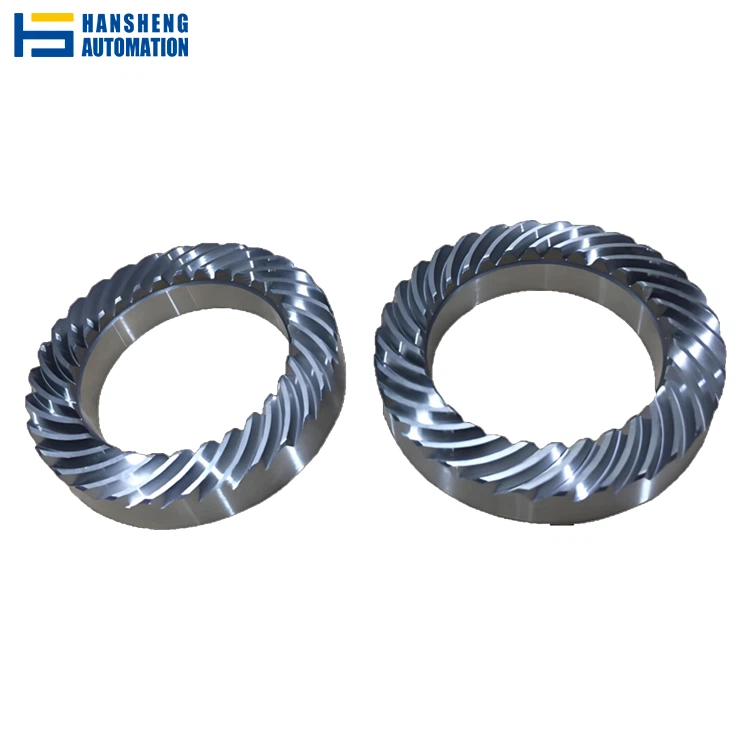

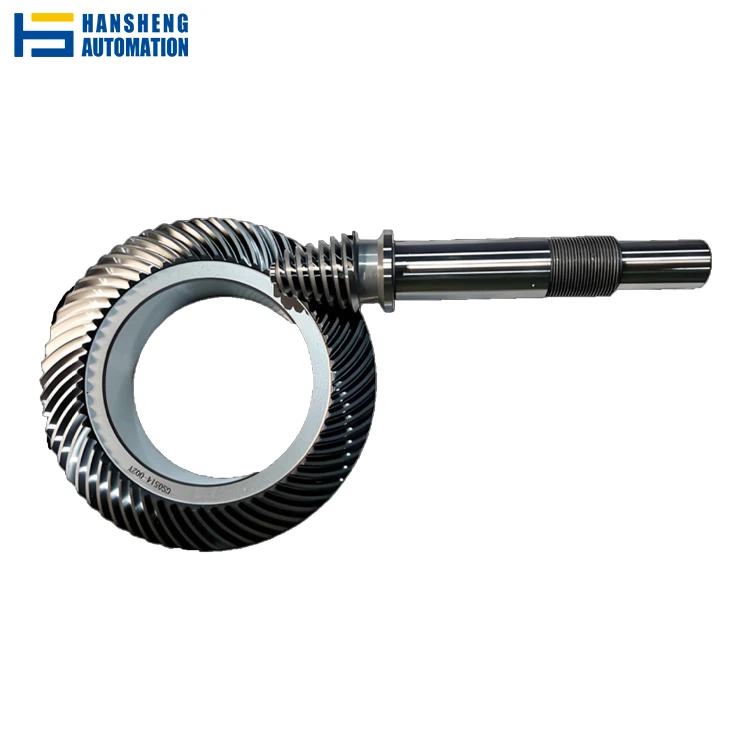

hypoid växel

Ansökningar

På grund av vårt specifika sortiment (Modul 0.1-5.0, Dia<300mm), our hypoid gear are best suited for:

01.

Robotik och automation

Ledställdon som kräver noll glapp och hög vridmomentdensitet.

02.

Elverktyg

Vinkelslipar och borrar behöver hållbara, kompakta växelsatser.

03.

Medicinsk utrustning

Låg-brusöverföring för skannrar och kirurgiska sängar.

04.

Elektrisk rörlighet

Reduktionsväxlar för e-cyklar och skotrar.

FAQ

F: Vad skiljer din Hypoid Gear från vanliga koniska växlar?

S: Vår anpassade hypoidväxel har förskjutna axlar, vilket möjliggör högre vridmomentöverföring och en mer kompakt design jämfört med standardkorsande koniska växlar. Genom att använda CNC Gear Skiving-teknik uppnår vi dessutom jämnare tandytor, vilket resulterar i betydligt lägre ljudnivåer (NVH) lämpliga för precisionsmedicinska och robotapplikationer.

F: Vilken är den minsta modulen du kan tillverka för Hypoid Gear?

S: Vi är specialiserade på tillverkning av små modulredskap. Vår utrustning, inklusive Kashifuji KPS30, är optimerad för moduler så små som 0,1. Detta gör oss till en lämplig partner för att tillverka miniatyrväxlar som används i mikro-aktuatorer, elektriska verktyg och flyginstrument med en spetsdiameter från bara 3 mm.

F: Kan du garantera DIN 5-noggrannhet för massproduktion?

A: Ja. Att uppnå DIN 5 växelnoggrannhet är en del av vår standardprocess för hög-order. Vi använder avancerade växelinspektionsmaskiner för att verifiera profilfel, stigningsavvikelser och radiell avvikelse för varje batch. Vår kombination av hög-precisionssvarvning (Brother CNC) och Skiving säkerställer konsistens från den första delen till den sista.

F: Erbjuder du invändig splinebearbetning för växelhålet?

A: Absolut. En av de största fördelarna med vår Power Skiving-process är möjligheten att bearbeta interna splines och externa kuggar i samma klämuppsättning. Detta säkerställer perfekt inriktning mellan axelanslutningen och kugghjulen, vilket maximerar transmissionens effektivitet.

F: Vilken information behöver jag tillhandahålla för en anpassad offert?

S: Eftersom hypoidredskap är komplexa rekommenderar vi att du tillhandahåller en 2D-ritning (PDF) och en 3D-modell (STEP/IGES). Om du inte har ritningar erbjuder vi reverse engineering-tjänster där vi kan skanna ditt prov med hjälp av våra koordinatmätverktyg för att replikera kugghjulsparametrarna exakt.

F: Vad är den minsta beställningskvantiteten för din Hypoid Gear?

S: Vår standard minsta beställningskvantitet (MOQ) är fem stycken. Vi har en mycket flexibel produktionsmodell som passar både prototyputveckling och produktion i mellanvolymer-. Kontakta oss för att diskutera dina specifika projektbehov.
