Vi använder den japanska Kashifuji KPS30 växelskivmaskinen för att säkerställa ISO klass 5 växelnoggrannhet (modul 0.1-5.0). Seibu M50B tråd-skärmaskiner och fler-bearbetningscentra (upp till 2100x1060) uppnår ultra-spegelfinish (±0,002 mm). Stor-gjutningsutrustning stöder bearbetningsdimensioner upp till 3800x1500x1200 (med en fri tolerans på ±0,03 mm). Baserat på denna grund utvecklar vi kärnprodukter såsom kamindexerare (anpassningsbara till ±15 bågsekunder), ihåliga roterande bord (anpassningsbara till Mindre än eller lika med 10 bågsekunder), planetreducerare (P0 Mindre än eller lika med 1 bågminut) och töjningsvågutväxling lika med 5 eller 5 sekunder. Dessa produkter tillhandahåller stabila och pålitliga lösningar för precisionsöverföring för utrustningstillverkare, slutanvändarfabriker och tobaksförpacknings- och bearbetningsutrustning.

De flesta av tänderna på Hanshengs harmoniska växelreducerare är kontinuerligt maskade, dess alias kallas även Strain Wave Gearing, med de två ingreppszonerna 180 grader från varandra. Detta innebär att effekterna av stigningsfel och ackumulerade stigningsfel på rotationsnoggrannheten upphävs, vilket säkerställer hög positions- och rotationsnoggrannhet.

Det finns fyra typer av övertonsreducerare SHF-serien som erbjuds av Hansheng, den första är spindeljusterbar typ (SHF-I), den andra är ihålig typ (SHF-II), den tredje är integrerad typ (SHF-III). Den sista är axelns-ingångstyp (SHF-IV), som kan tillgodose kundernas olika behov och tillämpningar. Den justerbara spindeltypen (SHF-I) kännetecknas av kompakthet, hög vridmomentkapacitet och hög styvhet, och vågformsgeneratorn justerar spindeln automatiskt för enkel användning. Den ihåliga typen (SHF-II) kännetecknas av kompakthet, hög vridmomentkapacitet, styvhet och en central öppningsstruktur med stor-diameter. Den integrerade typen (SHF-III) kännetecknas av kompakt design, hög vridmomentkapacitet, hög styvhet och typ av våggeneratorplan. Axelinmatningstypen (SHF-IV) kännetecknas av kompakt design, hög vridmomentkapacitet, hög styvhet och koaxial ingång och utgång.

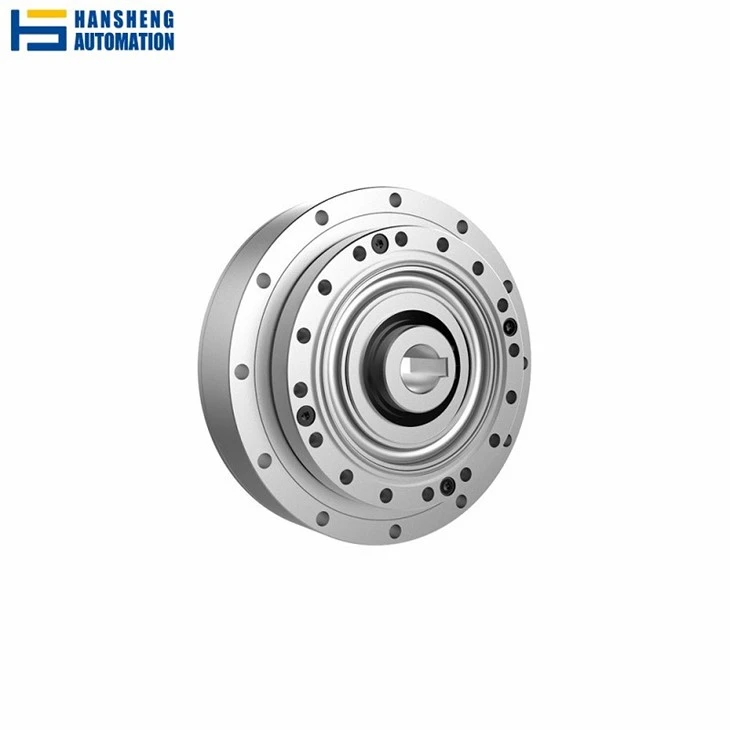

SHF-I Spindel justerbar typ	Ransonera	Nominellt vridmoment i ingång 2000r/min (Nm)	Tillåtet toppvridmoment vid startstopp (Nm)	Maxvärde för genomsnittligt laddningsmoment (Nm)	Momentant tillåtet max vridmoment (Nm)	Tillåten högsta ingångshastighet (r/min)	Tillåten genomsnittlig ingångshastighet (r/min)	Backlash Arc sek	Design Life hour
SHF-14-I	30	3.8	8.6	7.8	16	8000	3500	Mindre än eller lika med 20	10000
	50	5.1	17	6.6	33			Mindre än eller lika med 20	10000
	80	7.4	22	10.5	45			Mindre än eller lika med 10	15000
	100	7.4	27	10.5	51			Mindre än eller lika med 10	15000
SHF-17-I	30	8.4	15.2	11.5	29	7000	3500	Mindre än eller lika med 20	10000
	50	15.2	32	25	66			Mindre än eller lika med 20	10000
	80	21	41	26	83			Mindre än eller lika med 10	15000
	100	23	52	38	108			Mindre än eller lika med 10	10000
SHF-20-I	30	14	26	19	48	6000	3500	Mindre än eller lika med 20	10000
	50	24	53	32	93			Mindre än eller lika med 20	10000
	80	32	70	45	121			Mindre än eller lika med 10	15000
	100	38	78	47	140			Mindre än eller lika med 10	15000
	120	38	83	47	140			Mindre än eller lika med 10	15000
SHF-25-I	30	26	48	36	90	5500	3500	Mindre än eller lika med 20	10000
	50	37	93	52	177			Mindre än eller lika med 20	10000
	80	60	130	83	242			Mindre än eller lika med 10	15000
	100	64	149	103	270			Mindre än eller lika med 10	15000
	120	64	159	103	289			Mindre än eller lika med 10	15000
	160	64	167	103	298			Mindre än eller lika med 10	15000
SHF-32-I	50	72	205	103	363	4500	3500	Mindre än eller lika med 20	10000
	80	112	289	159	540			Mindre än eller lika med 10	15000
	100	130	325	208	635			Mindre än eller lika med 10	15000
	120	130	335	205	652			Mindre än eller lika med 10	15000

SHF-II Ihålig typ	Ransonera	Nominellt vridmoment i ingång 2000r/min (Nm)	Tillåtet toppvridmoment vid startstopp (Nm)	Maxvärde för genomsnittligt laddningsmoment (Nm)	Momentant tillåtet max vridmoment (Nm)	Tillåten högsta ingångshastighet (r/min)	Tillåten genomsnittlig ingångshastighet (r/min)	Backlash Arc sek	Design Life hour
SHF-14-II	30	3.8	8.6	7.8	16	8000	3500	Mindre än eller lika med 20	10000
	50	5.1	17	6.6	33			Mindre än eller lika med 20	10000
	80	7.4	22	10.5	45			Mindre än eller lika med 10	15000
	100	7.4	27	10.5	51			Mindre än eller lika med 10	15000
SHF-17-II	30	8.4	15.2	11.5	29	7000	3500	Mindre än eller lika med 20	10000
	50	15.2	32	25	66			Mindre än eller lika med 20	10000
	80	21	41	26	83			Mindre än eller lika med 10	15000
	100	23	52	38	108			Mindre än eller lika med 10	10000
SHF-20-II	30	14	26	19	48	6000	3500	Mindre än eller lika med 20	10000
	50	24	53	32	93			Mindre än eller lika med 20	10000
	80	32	70	45	121			Mindre än eller lika med 10	15000
	100	38	78	47	140			Mindre än eller lika med 10	15000
	120	38	83	47	140			Mindre än eller lika med 10	15000
SHF-25-II	30	26	48	36	90	5500	3500	Mindre än eller lika med 20	10000
	50	37	93	52	177			Mindre än eller lika med 20	10000
	80	60	130	83	242			Mindre än eller lika med 10	15000
	100	64	149	103	270			Mindre än eller lika med 10	15000
	120	64	159	103	289			Mindre än eller lika med 10	15000
	160	64	167	103	298			Mindre än eller lika med 10	15000
SHF-32-II	50	72	205	103	363	4500	3500	Mindre än eller lika med 20	10000
	80	112	289	159	540			Mindre än eller lika med 10	15000
	100	130	325	208	635			Mindre än eller lika med 10	15000
	120	130	335	205	652			Mindre än eller lika med 10	15000

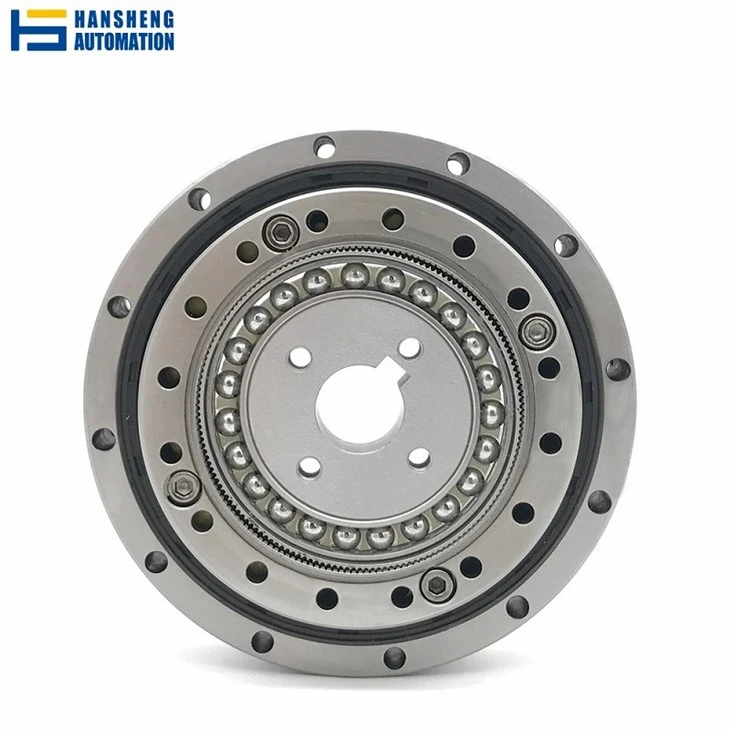

SHF-III integrerad typ	Ransonera	Nominellt vridmoment i ingång 2000r/min (Nm)	Tillåtet toppvridmoment vid startstopp (Nm)	Maxvärde för genomsnittligt laddningsmoment (Nm)	Momentant tillåtet max vridmoment (Nm)	Tillåten högsta ingångshastighet (r/min)	Tillåten genomsnittlig ingångshastighet (r/min)	Backlash Arc sek	Design Life hour
SHF-14-III	30	3.8	8.6	7.8	16	8000	3500	Mindre än eller lika med 20	10000
	50	5.1	17	6.6	33			Mindre än eller lika med 20	10000
	80	7.4	22	10.5	45			Mindre än eller lika med 10	15000
	100	7.4	27	10.5	51			Mindre än eller lika med 10	15000
SHF-17-III	30	8.4	15.2	11.5	29	7000	3500	Mindre än eller lika med 20	10000
	50	15.2	32	25	66			Mindre än eller lika med 20	10000
	80	21	41	26	83			Mindre än eller lika med 10	15000
	100	23	52	38	108			Mindre än eller lika med 10	10000
SHF-20-III	30	14	26	19	48	6000	3500	Mindre än eller lika med 20	10000
	50	24	53	32	93			Mindre än eller lika med 20	10000
	80	32	70	45	121			Mindre än eller lika med 10	15000
	100	38	78	47	140			Mindre än eller lika med 10	15000
	120	38	83	47	140			Mindre än eller lika med 10	15000
SHF-25-III	30	26	48	36	90	5500	3500	Mindre än eller lika med 20	10000
	50	37	93	52	177			Mindre än eller lika med 20	10000
	80	60	130	83	242			Mindre än eller lika med 10	15000
	100	64	149	103	270			Mindre än eller lika med 10	15000
	120	64	159	103	289			Mindre än eller lika med 10	15000
	160	64	167	103	298			Mindre än eller lika med 10	15000
SHF-32-III	50	72	205	103	363	4500	3500	Mindre än eller lika med 20	10000
	80	112	289	159	540			Mindre än eller lika med 10	15000
	100	130	325	208	635			Mindre än eller lika med 10	15000
	120	130	335	205	652			Mindre än eller lika med 10	15000

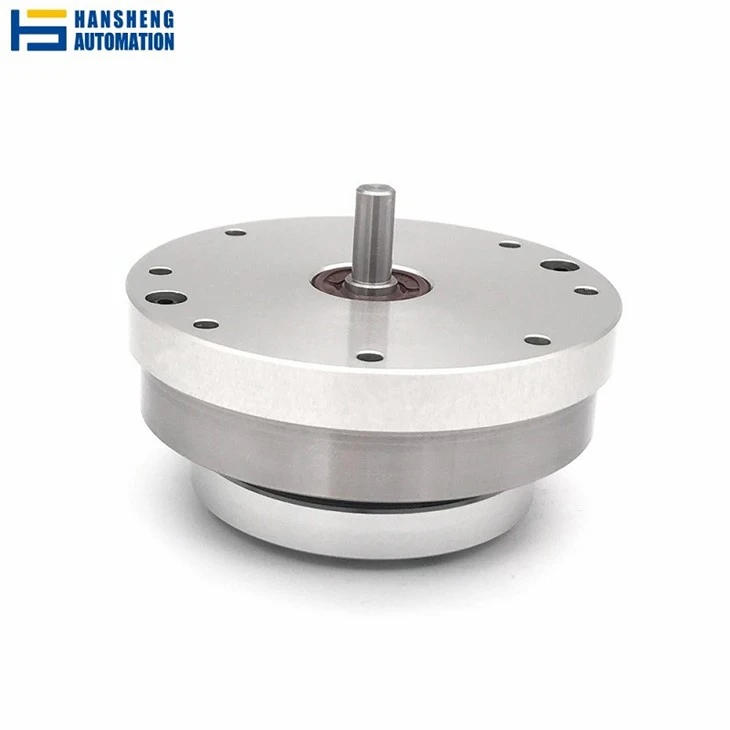

SHF-IV Typ av axelingång	Ransonera	Nominellt vridmoment i ingång 2000r/min (Nm)	Tillåtet toppvridmoment vid startstopp (Nm)	Maxvärde för genomsnittligt laddningsmoment (Nm)	Momentant tillåtet max vridmoment (Nm)	Tillåten högsta ingångshastighet (r/min)	Tillåten genomsnittlig ingångshastighet (r/min)	Backlash Arc sek	Design Life hour
SHF-14-IV	30	3.8	8.6	7.8	16	8000	3500	Mindre än eller lika med 20	10000
	50	5.1	17	6.6	33			Mindre än eller lika med 20	10000
	80	7.4	22	10.5	45			Mindre än eller lika med 10	15000
	100	7.4	27	10.5	51			Mindre än eller lika med 10	15000
SHF-17-IV	30	8.4	15.2	11.5	29	7000	3500	Mindre än eller lika med 20	10000
	50	15.2	32	25	66			Mindre än eller lika med 20	10000
	80	21	41	26	83			Mindre än eller lika med 10	15000
	100	23	52	38	108			Mindre än eller lika med 10	10000
SHF-20-IV	30	14	26	19	48	6000	3500	Mindre än eller lika med 20	10000
	50	24	53	32	93			Mindre än eller lika med 20	10000
	80	32	70	45	121			Mindre än eller lika med 10	15000
	100	38	78	47	140			Mindre än eller lika med 10	15000
	120	38	83	47	140			Mindre än eller lika med 10	15000
SHF-25-IV	30	26	48	36	90	5500	3500	Mindre än eller lika med 20	10000
	50	37	93	52	177			Mindre än eller lika med 20	10000
	80	60	130	83	242			Mindre än eller lika med 10	15000
	100	64	149	103	270			Mindre än eller lika med 10	15000
	120	64	159	103	289			Mindre än eller lika med 10	15000
	160	64	167	103	298			Mindre än eller lika med 10	15000
SHF-32-IV	50	72	205	103	363	4500	3500	Mindre än eller lika med 20	10000
	80	112	289	159	540			Mindre än eller lika med 10	15000
	100	130	325	208	635			Mindre än eller lika med 10	15000
	120	130	335	205	652			Mindre än eller lika med 10	15000

F: Vad är Strain Wave Gearing?

S: Strain Wave Gearing är en växellåda med hög-precisionsreduktion som möjliggör hög-precisionsrotation, och dess största fördel är att den möjliggör högt vridmoment. Växellådan består huvudsakligen av en oscillator och en flexibel växel, och deras samverkan möjliggör hög-precisionsrörelse.

F: Hur fungerar Strain Wave Gearing?

S: Strain Wave Gearing fungerar genom att rotera oscillatorn för att flytta den flexibla växeln. De flexibla växlarna bärs av interna tänder, som är kopplade till stålkullager inuti oscillatorn. När oscillatorn roterar komprimeras det flexibla kugghjulets tänder och viss deformation uppstår, vilket gör att den utgående axeln får en annan rotationshastighet än den ingående axeln.

F: Vilka är fördelarna med Strain Wave Gearing jämfört med andra typer av växellådor?

S: Strain Wave Gearing har högre utgående vridmoment och noggrannhet än andra typer av växellådor. Den bättre lastdelningsförmågan hos dess utgående växlar och förmågan att uppnå mycket låga rörelsefel bakåt gör den idealisk för applikationer som kräver hög rotationsnoggrannhet.
