I den globala industrin för förpackningsmaskiner har vi blivit en strategisk partner för tillverkare av förpackningsmaskiner i länder som Turkiet, Indonesien, Vietnam, Indien och Egypten. Genom hög-precisionsprodukter som CAM-indexerare (±30 bågsekunder standard / ±15 bågsekunder anpassade) och ihåliga roterande bord (Mindre än eller lika med 15 bågsekunder standard / Mindre än eller lika med 10 bågsekunder anpassad), hjälper vi kunderna att uppnå språng i utrustningens prestanda. Vårt precisionssystem med tre-nivåer för planetreducerare (P2/P1/P0) och servoställdon med ihålig axel (Mindre än eller lika med 10 bågsekunder standard / Mindre än eller lika med 5 bågsekunder anpassade) möter olika behov. Genom att utnyttja vår omfattande kugghjulstillverkning, CNC-bearbetning och gjutningskedjor och avancerad utrustning tillhandahåller vi support till den globala förpackningsmaskinindustrin, från komponenter till kompletta lösningar.

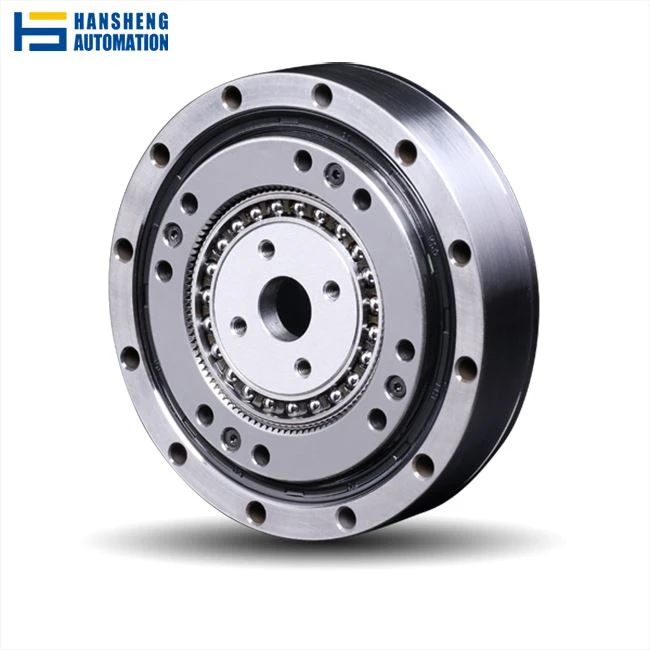

SHD-03 Hollow Shaft för sin flexibla växel, servoställdon har en ultratunn, ihålig, vänd konstruktion som låter hela enheten nå en ganska smal designgräns. Den är perfekt i situationer där installationsutrymmet är begränsat och exakta specifikationer för hastighetsreducerande tjocklek följs.

hollow-shaft-servo-actuators

Design ihåligt skaft

Den ihåliga formen på servoställdonen med ihålig axel underlättar kabel, rör etc. som passerar genom deras centrum, vilket förenklar den mekaniska designen och sänker den allmänna utrustningens vikt.

Hög vridmomentdensitet

Designad med effektivitet och optimal motor- och reducerarkitektur för att ge mer vridmoment i en mindre volym, anpassad för användningar med begränsade utrymmen- som kräver stort vridmoment.

Anpassbar

Genom att anpassa den för att passa olika miljöbehov-som dammtät, vattentät eller korrosionsbeständig-et så kan man garantera pålitlig funktion under många utmanande förhållanden.

SHD-03-xxx drawing and parameter

SHD Special för fog	Ransonera	Nominellt vridmoment in Ingång 2000r/min (Nm)	Tillåtet maximalt vridmoment När Start Stop (Nm)	Maxvärde av genomsnitt Lastmoment (Nm)	Momentant tillåtet max vridmoment (Nm)	Tillåten högsta ingång Hastighet (r/min)	Tillåtet genomsnitt Ingångshastighet (r/min)
SHD-03-xxx	30	0.08	0.15	0.12	0.25	10000	6500
	50	0.13	0.24	0.16	0.5
	80	0.16	0.34	0.28	0.6
SHD-05-xxx	30	0.3	0.6	0.45	1.1	10000	6500
	50	0.44	1.1	0.6	2
	80	0.72	1.5	1	2.8
	100	0.8	1.65	1.2	3.2
SHD-08-xxx	30	1	2.1	1.65	3.95	8500	3500
	50	1.95	3.95	2.75	7.95
	80	2.5	4.8	3.5	9
	100	2.85	5.5	3.95	10.8
SHD-11-xxx	30	2.64	5.5	4	10.2	8500	3500
	50	4.2	10	6.6	20
	80	5	10.5	8.6	24
	100	6	13.2	10.5	30

SHD-03 harmonic drive 3D

En spansk kund som tittade på vår video på Youtube kom till vårt säljteam för att hjälpa till, och han frågade oss vad vi skulle veta omStrain Wave Gearsoch vilka modeller av servoställdon med ihålig axel som används i videoinnehållet. I vidare kommunikation med kunden fick vi fram kundens applikationskrav, kunden behöver montera en liten robotarm kombinerat med maskinseende för att löda produktionsdelarna, eftersom svetsområdet är relativt litet, så den harmoniska reduceraren med hög precision krävs. Kundens tekniska krav är:

Axialt och radiellt spel (oscillation)	6~8 μm
Tillåtet statiskt moment	5~15 Nm
Momentstyvhet	0,2~0,5 Kgfm/båge min
Bedömd dynamisk belastning	150N
Statisk belastning	300N
Raceway hårdhet	HRC 61~66

Efter den omfattande utvärderingen av ingenjörerna beslutades det att låta kunden använda SHD-03-seriens miniharmoniska drivenhet med ett reduktionsförhållande på 80, vilket kan uppfylla kundens krav på noggrannhet och få robotarmen att göra ett litet jobb för att minska den totala belastningen, och även få svetsbrännaren att exakt positionera svetspunkten.

Industrirobotar

Servoställdon med ihålig axel finns inom området för robotteknik som en del av en skarv med en central öppning som kan användas för att gänga eller förenkla den interna ledningen av robotarmen.

Förpackningsmaskiner

Hög-förpackningsutrustning använder plock--och-plockmekanismen som driver förpackningsmaskineri förutom att noggrant kontrollera positionen och spänningen av förpackningsmaterial.

Montering och tillverkning

Automatiserade monteringslinjer används för att manövrera robotarmar eller rotations- och positioneringsutrustning och därigenom förbättra monteringsnoggrannheten och effektiviteten.

Speciell mekanisk design

Servoställdon med ihålig axel ger en enorm designanpassningsförmåga för ovanliga mekaniska system, där kraft- och transmissionsledningar måste döljas i maskinen.

F: Varför kan SHD-03 vara lämpligt för småskaliga robotarmar med precisionskrav?

S: Det låga axiella/radiala spelet och den höga vridmomentdensiteten hos SHD-03 hjälper till att möjliggöra exakt placering i små ytor. För jobb som mikrosvetsning, dess reduktionsförhållande på 80 i kombination med löpbanans hårdhet (HRC 61–66 garanterar precision och stabilitet.

F: Hög momentstyvhet (0,2~0,5 kgfm/båge min) i SHD-03 har vilka effekter?

S: Hög momentstyvhet minskar deformation under belastning, vilket är viktigt för applikationer som kräver konstant noggrannhet, inklusive robotsystem som drivs av maskinseende vid precisionslödning.

F: I vilka speciella användningsområden kan det justerbara reduktionsförhållandet ha relevans?

S: Från hög-hastighetspackningssystem till ultra-exakta positioneringssystem, det konfigurerbara reduktionsförhållandet-som inkluderar det konventionella 80:1 gör att kunder kan anpassa ställdonets hastighet och vridmoment till särskilda krav.

F: För användningar som involverar dolda ledningar, hur står sig SHD-03 mot traditionella servoställdon?

S: Särskilt i robotarmar där ren design och lite störningar är kritiska, förenklar dess ihåliga axelform interna ledningar, vilket minskar komplexiteten i installationen och ökar den allmänna systemets pålitlighet.

F: Hur kan små robotsystem dra nytta av ställdonets stora axiella och radiella spelprecision?

S: Med ett spelrum på endast 6–8 μm garanterar SHD-03 pålitlig prestanda i jobb som kräver mikrorörelser, inklusive precisionslödning eller optiska inspektioner genom att möjliggöra exakt inriktning och rörelsekontroll.

F: Hur kan SHD-03 gynna fleraxliga industriella system?

S: Den blygsamma vikten och lilla storleken på SHD-03 hjälper till att sänka totalvikten på fleraxliga konfigurationer, vilket förbättrar systemets smidighet och effektivitet samtidigt som noggrannheten över alla axlar bevaras.
