Varför välja Hansheng Automation?
Har du svårt att hitta en leverantör som kan hantera både stor-gjutning och precisionsbearbetning på mikron-? De flesta gjuterier saknar efterbehandlingskapacitet, medan maskinverkstäder saknar råvarukontroll.

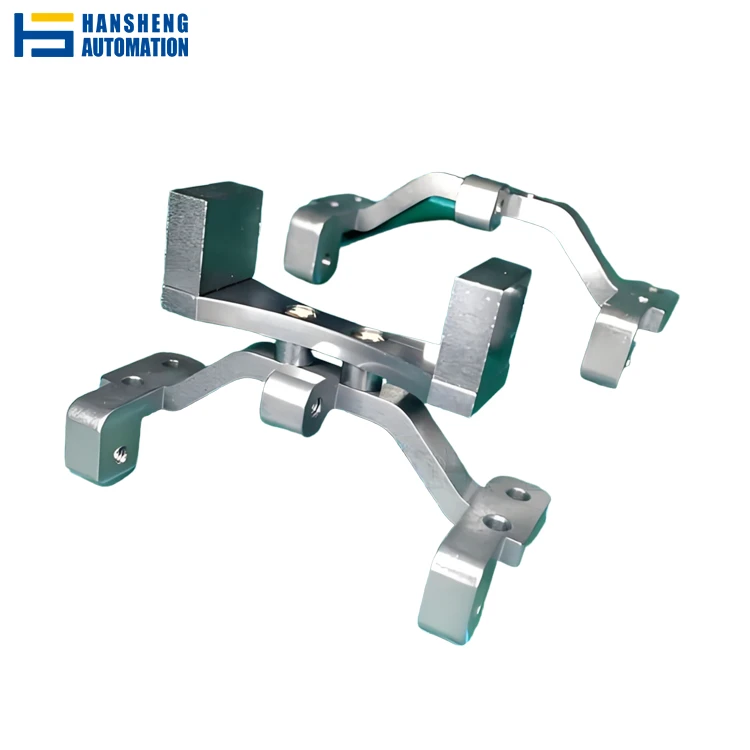

Vi tillhandahåller en komplett nyckelfärdig lösning för Bracket Links och
strukturella anslutningsdelar. Med hjälp av vår expertis inom tillverkning av hög-transmissionskomponenter (som harmoniska drivenheter och kamindexerare) tar vi "Gear-Class Precision" till strukturella gjutgods. Oavsett om du behöver ett massivt segjärnsfäste för tunga maskiner eller en lätt aluminiumlänk för automatisering, levererar vi färdiga-att-montera komponenter med toleranser så snäva som ±0,005 mm.
Viktiga produktegenskaper
Oöverträffad bearbetningsprecision
Till skillnad från standardgjutgods med lösa toleranser, bearbetas våra konsollänkar i samma verkstad som våra precisionsväxellådor.
Förmåga:Drivs av Taesin CNC Milling och Brother CNC-svarvar, uppnår vi ±0,005 mm i fräsning och svarvning, och ±0,002 mm i slipning.
Förmån:Perfekt passform för lager, axlar och stift utan ytterligare omarbetning på ditt löpande band.
Stor-skala och tung kapacitet
Vi är rustade för att klara de stora jobben. Våra gjuterikapaciteter sträcker sig till 3800 × 1500 × 1200 mm, och våra horisontella bearbetningscenter kan bearbeta delar upp till 2100 × 1060 mm.
Förmån: Idealisk för entreprenadmaskiner, gruvutrustning och stora industriella ramar.
Olika gjutningsprocesser
Sandgjutning: Kostnads-effektivt för stora järn/stålfästen.
Lost Foam Casting: Perfekt för komplexa geometrier utan dragvinklar.
Gravity Casting: Alternativ med hög-densitet för länkar i aluminiumlegering.
Material- och processspecifikationer
|
Särdrag |
Detaljer |
|
Materialalternativ |
Duktilt järn: GGG40, GGG50, GGG60 (hög styrka) Grått järn: GG20, GG25 (vibrationsdämpning) Kol/legerat stål: 4140, 42CrMo, WCB Aluminium: A356, ZL101 (lätt) |
|
Gjutningsmetoder |
Hartssandgjutning, grönsandgjutning, förlorat skum, gravitationsgjutning |
|
Bearbetningsförmåga |
CNC-fräsning, borrning, svarvning, slipning, tråd-EDM (Seibu M50B) |
|
Värmebehandling |
Normalisering, glödgning, släckning och härdning (Q&T), stressavlastande |
|
Ytbehandling |
Kulblästring, Grundmålning, Pulverlackering, Anodisering, Anti-rostolja |
Tekniska parametrar och toleranser
Bearbetningstolerans:
- Precisionsfräsning: ±0,005 mm
- Precisionssvarvning: ±0,005 mm
- Superspegelfinish: ±0,002 mm
- Gjuttolerans: ISO 8062 CT10-CT12 (sand), CT7-CT9 (förlorat skum/precision)
Max bearbetningsmått:
- Gjutning: 3800mm × 1500mm × 1200mm
- CNC-bearbetning: 2100 mm × 1060 mm (horisontellt mitt)
- Kvalitetsstandard: ISO 9001 certifierad
Kvalitetssäkring
Eftersom vi tillverkar precisionsväxlar (ISO nivå 5) är våra inspektionsstandarder för konstruktionsfästen exceptionellt rigorösa.
CMM-inspektion
Verifiering av alla rumsliga dimensioner och geometriska toleranser (GD&T).
NDT (icke-destruktiv testning)
Ultraljud och magnetisk partikelinspektion för att säkerställa inga inre sprickor eller porositet i gjutgodset.
Utrustning
Kugghjulsinspektionsmaskiner (används för komplexa profiler), hårdhetstestare.
Ansökningar
Tunga anläggningsmaskiner
Skoplänkar, bomtappar och chassifästen för grävmaskiner och lastare.
Industriell automation
Robotbasanslutningsarmar, precisionsrälsstöd (kräver hög planhet).
Kraftöverföring
Monteringsfästen för planetväxellådor och motorer.
Jordbruksutrustning
Hög-länkarmar för traktorer och skördare.
FAQ
F: Gör du bearbetningen internt-eller lägger du ut den på entreprenad?
S: Vi utför 100 % av precisionsbearbetningen i-huset. Vi äger avancerad utrustning inklusive horisontella bearbetningscenter, Brother CNC-svarvar och Kashifuji Gear Skiving-maskiner. Detta säkerställer att vi har full kontroll över kvaliteten och schemat.
F: Min konsollänk kräver mycket snäv tolerans på lagerhålet. Kan du uppnå det?
A: Ja. Vår expertis ligger inom hög-precisionskomponenter. Vi kan uppnå håltoleranser på H6/H7 och positionstoleranser inom ±0,005 mm med hjälp av våra- avancerade CNC-center.
F: Vilka 3D-filformat accepterar du för offert?
S: Vi accepterar STEP (.stp), IGES (.igs), X_T och SolidWorks-filer, tillsammans med 2D PDF-ritningar för toleransspecifikationer.
F: Kan du hantera beställningar eller prototyper med låg-volym?
S: Ja, vi stöder snabb prototypframställning (via CNC-bearbetning från massiva block eller 3D-tryckta sandformar) innan vi går över till massproduktionsgjutning.
