Som experter på CNC-bearbetning har Hansheng Automation lång erfarenhet av att bearbeta titan i våra CNC-bearbetningscenter (med ultra-spegelfinish till ±0,002 mm noggrannhet). Nedan följer en introduktion till titan, ett material lämpligt för CNC-bearbetning.
Vad är titan?

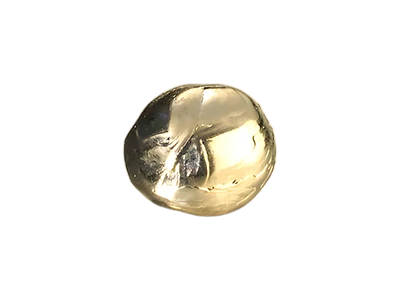

Ti (atomnummer 22) är en silverfärgad-vit övergångsmetall som upptäcktes 1790 och industrialiserades 1948. Titans viktigaste egenskap är dess allotropi: samma grundämne uppvisar olika egenskaper på grund av sin inre kristallstruktur. Till exempel, under 882 grader uppvisar den en tät-packad hexagonal struktur (utmärkt plasticitet), medan den över 882 grader uppvisar en kroppscentrerad kubisk struktur (hög styrka). Alternativt, genom att legera med element som Al, V och Sn, kan / fasförhållandet manipuleras för att skapa titanlegeringar med varierande egenskaper.
Vilka typer av titan finns (klassificerade enligt ISO/ASTM-standarder)?
| Kategori | Typiska betyg | Kärnegenskaper | Typiska applikationer |
|---|---|---|---|
| Kommersiellt rent titan | JIS årskurs 1-4 / ASTM årskurs 1-4 | Purity >99 %, styrkan ökar med syrehalten (Grad 1: mest seg, Grad 4: högsta styrka) | Värmeväxlare (klass 2), låg-temperaturkärl (klass 4) |
| Alfa titan legeringar | Klass 23 (Ti-6Al-4V ELI) | Single α-phase structure, high temperature resistance (>500 grader), utmärkt svetsbarhet | Strukturella delar för flygindustrin, medicinska implantat (Grad 23) |
| Alfa + Beta titanlegeringar | Klass 5 (Ti-6Al-4V, klassisk klass) | Dubbel-fasstruktur, balanserad omfattande prestanda, värme-behandlas för förstärkning | Flygplansmotorblad, bilfästen |
| Beta titanlegeringar | TB-serien (t.ex. Ti-15V-3Al-3Cr-3Sn) | High strength (>1300MPa), god kallformbarhet, kräver termisk stabilitetskontroll | Fjädrar, flyg- och rymdfästen |
Vilka egenskaper har titan (jämfört med stål/aluminium)?
| Egendom | Titan (klass 5) | 304 rostfritt stål | 6061 aluminium | Applikationsvärde |
|---|---|---|---|---|
| Densitet (g/cm³) | 4.47 | 7.9 | 2.7 | Lättvikt (43 % viktminskning jämfört med stål) |
| Draghållfasthet (MPa) | 950 | 515 | 276 | Specifik hållfasthet (212 MPa·cm³/g) är 2,7 gånger stålets |
| Elasticitetsmodul (GPa) | 113.8 | 193 | 69 | Lätt att böja, lämplig för komplexa strukturer |
| Värmeledningsförmåga (W/m·K) | 6.7 | 16.2 | 167 | Kräver högtryckskylning- för att förhindra termisk deformation |
| Korrosionshastighet för havsvatten (mm/år) | <0.001 | 0.1-0.5 | 0.5-1.0 | Första val för marin utrustning |
| Biokompatibilitet | Inget jonläckage (ISO 5832) | Kräver beläggningsskydd | Ej tillämpligt | Endast "biofil metall" för ortopediska implantat |
Vilka är nyckelpunkterna för CNC-bearbetning av titan?
First, we need to understand the challenges of machining titanium. First, titanium's thermal conductivity is only one-third that of steel. This means that during machining, the material itself has low thermal conductivity, and heat is primarily concentrated on the cutting tool, resulting in high tool wear. Second, at high temperatures, it easily reacts with oxygen or nitrogen, causing overall performance changes. This requires the use of argon shielding or high-pressure coolant (>7 MPa). Slutligen är titan benäget att deformeras under ombearbetning, vilket kräver användning av styva fixturer och kort-skärverktyg för att säkerställa bearbetningsintegritet.
CNC-bearbetningsprocessoptimering för titan
| Processsteg | Parametrar/lösningar | Mål |
|---|---|---|
| Verktygsval | Hårdmetallverktyg med TiAlN-beläggning (skarpa skäreggar) | Minska verktygsvidhäftningen (titans klibbighet är 2x den hos stål) |
| Skärhastighet | Grovbearbetning: 40-60 m/min; Efterbehandling: 80-120 m/min | Kontrollera värmetillförseln för att undvika uppmjukning av glödgningen |
| Matningshastighet | 0,05-0,15 mm/tand (30 % lägre än stål) | Minska skärkraft och vibrationer |
| Kylsystem | Internal coolant spindle + high-pressure coolant (>7MPa, med tillsatser för extremt tryck) | Spånspolning & kylning, 200 % längre livslängd |
| Post-Bearbetning | Sandblästring (Ra 3-5 μm) + blandad syraetsning (för medicinska delar) | Förbättra benbindningsförmågan- (ASTM F67-certifierad) |
Är titan säkert?
Professorn i materialvetenskap och teknik Andrew Minow sa: "Om du vill ha det starkaste materialet till den lägsta vikten, är det titan. Om vi kunde skulle vi göra allt av titan." Detta säger mycket om säkerheten hos titan. Dessutom är titan 100% biokompatibelt. Den naturligt bildade TiO₂-passiveringsfilmen (5-10 nm tjock) på dess yta isolerar metalljoner från frigöring och är icke-allergen. Kliniska data visar att titanimplantat har en 5-års överlevnadsgrad på över 98 % och används ofta i konstgjorda leder och hjärtstent.
Var kan CNC-bearbetade titandelar användas?
Titandelar har ett brett användningsområde, och följande är de vanligaste.
| Industri | Typiska komponenter | Oersättliga fördelar med titan |
|---|---|---|
| Flyg och rymd | Motorblad, landningsställ | viktminskning, tål lång-drift vid 300 grader |
| Medicinsk | Höftproteser, ortodontiska fästen | Ingen avstötningsreaktion, direkt bindning med benvävnad |
| Marinteknik | Ubåtsskrov, havsvattenventiler | Korrosionsbeständigheten är 100 gånger den för rostfritt stål |
| Bil | Turboladdarhjul, upphängningslänkar | Hög specifik hållfasthet, motståndskraft mot hög-temperaturutmattning |
| Hög-tillverkning | Halvledarjiggar, vakuumkammare | Icke-magnetisk, resistent mot extrema miljöer (-200 grader till 500 grader) |
FAQ
F: Behöver CNC-parametrar justeras vid bearbetning av olika titankvaliteter (som Gr2 rent titanium och Gr5-legering)?
A: Ja, det gör de. Till exempel, för Gr2 rent titan (hög duktilitet, låg hållfasthet, draghållfasthet 345 MPa), kan matningshastigheten ökas på lämpligt sätt (0,12-0,2 mm/tand), och skärhastigheten kan sänkas till 60-80 m/min (för efterbearbetning). Verktygsslitaget är långsamt, vilket gör konventionella hårdmetallverktyg lämpliga.
For Gr5 alloy (high strength, medium ductility, tensile strength 950 MPa), the feed rate needs to be reduced (0.05-0.15 mm/tooth), and the roughing speed should be controlled at 40-60 m/min. Diamond-coated or TiAlN-coated tools must be used, and enhanced cooling (such as high-pressure internal coolant >10 MPa) krävs för att förhindra materialhärdning och verktygsflisning.
F: Finns det några speciella hanteringskrav för spån/avfall som genereras av titanbearbetning? Finns det några säkerhetsrisker?
S: Ja, eftersom titanspån utgör en risk för självantändning bör de hanteras enligt följande:
Förvara dem först i förseglade metallbehållare, var noga med att undvika överdriven stapling. Sedan bör de återvinnas av ett kvalificerat företag för återvinning av titanskrot.
F: Kräver titandelar värmebehandling efter bearbetning? När behövs värmebehandling?
S: Detta kräver en analys från fall-till-fall. Till exempel kräver landställsleder i flyg--lastbärande delar en vakuumavspänningsglödgning vid 650 grader i 2 timmar efter bearbetning för att eliminera inre spänningar. Medicinska implantat kräver en låg-temperaturglödgning vid 550 grader i 1 timme för att stabilisera materialstrukturen. Tillämpningar som inte kräver värmebehandling inkluderar dekorativa titandelar och höljen.
