Underhållsguide Vanliga fellägen och förebyggande strategier för transmissionsaxelkomponenter i förpackningsmaskiner

I förpackningsproduktionslinjer är fel på transmissionskomponenter en vanlig orsak till stillestånd. Kärnkomponenter tillverkade av Hansheng-som t.exkamindexerare, ihåliga roterande bord, planetväxellådor, och kugghjulsaxlar-används ofta i olika förpackningslinjer. Sådana fel beror vanligtvis på kumulativa tillverkningstoleranser, felaktig montering eller försenat underhåll.

Den här guiden bygger på omfattande bearbetnings- och fälterfarenhet för att identifiera de vanligaste fellägena och tillhandahålla praktiska förebyggande strategier för varje komponenttyp.

1. Precisionsdrift i Cam Indexers

Kamindexerare används främst för mycket repetitiva indexeringsrörelser, där slitage på kontaktytorna mellan kam och rullar kan försämra positioneringsnoggrannheten. När indexeringsfelet överskrider standardapplikationstoleransen (vanligtvis ±30 bågsekunder), kommer nedströms monterings- eller inspektionsprocesser att börja ackumulera inriktningsfel.

Vanliga symtom

• Inkonsekvent uppehållsposition som förvärras gradvis över tiden snarare än att dyka upp plötsligt
• Vibrationer i slutet av varje indexcykel, speciellt vid högre hastigheter
• Hörbar påverkan under kamingrepp - avfärdas ofta initialt som normalt mekaniskt brus

Förebyggande

• Upprätta en periodisk noggrannhetsrevision med hjälp av en precisionsroterande encoder. För standard-betygsindexerare (±30 bågsekunder), schemalägg inspektion var 2 000–3 000 driftstimme; för hög-precisionsenheter (±15 bågsekunder), var 1 000–1 500 timme.

• Inspektera kamföljarens kontaktytor för gropbildning vid varje schemalagt underhållsintervall. Byt ut följare vid första tecken på mikro-gropar eller onormala slitagemönster för att förhindra progressiv skada på kamprofilen.

• Kontrollera att monteringsbasens planhet är inom 0,02 mm före installation. Husdistorsion överförs direkt till transmissionssystemet, vilket leder till inneboende indexeringsfel.

Planetväxellådor i förpackningsmaskiner är vanligtvis specificerade till P2 (Mindre än eller lika med 3 båge min), P1 ( Mindre än eller lika med 2 arc min), eller P0 (Mindre än eller lika med 1 arc min) glappsgrader beroende på applikationskrav. När kugghjulsytor slits, ökar det effektiva spelet. För servo-drivna axlar översätts detta direkt till positioneringsfördröjning och minskad repeterbarhet.

Vanliga symtom

• Positionell översvängning under riktningsomkastning
• Ökad efter fel i rörelsekontrollloggar

Förebyggande

• Jämför uppmätt glapp mot den nominella specifikationen för den givna precisionsgraden (P0/P1/P2). Upprätta en interventionströskel -, vanligtvis 150 % av det nominella värdet för backlash (baserat på fältunderhållserfarenhet).

• Kontrollera kopplingens inriktning under installationen. Överdriven snedställning påskyndar slitaget på planetbärarens lager och ökar det effektiva spelet över tiden.

• Använd endast smörjmedel som specificeras för driftstemperaturområdet och byt ut dem med tillverkarens-rekommenderade intervall.

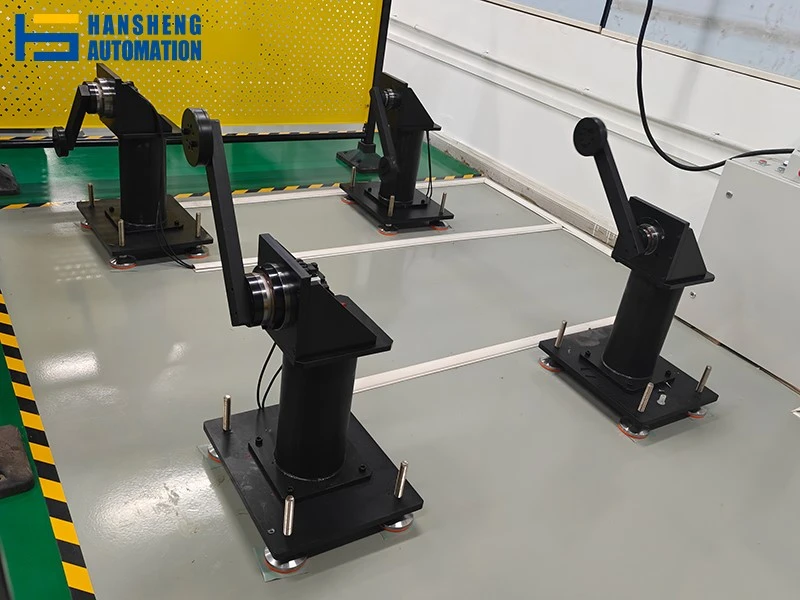

Kontaminering, otillräcklig förspänning eller lagerslitage ökar radiellt och axialt utlopp, vilket äventyrar noggrannheten hos alla verktyg eller fixturer som är monterade på bordet.

Vanliga symtom

• Märkbar vingling under rotation
• För tidigt slitage av monterade armaturer
• Ojämn friktion eller motstånd under drift

Förebyggande

• Verifiera att tabellen löper efter en kollision eller verktygskrasch. En enda överbelastning kan permanent förskjuta lagerförspänningen.

• Håll tätningsgränssnittet rent. Kontaminering är den primära orsaken till för tidig nedbrytning av-rullager i roterande bord.

• För tabeller som arbetar i kontinuerligt rotationsläge snarare än indexeringsläge, öka smörjfrekvensen i enlighet med detta.

Harmoniska enheter uppnår nästan-noll glapp (mindre än eller lika med 10 bågsekunder) genom elastisk deformation av flexspline. Denna komponent utsätts för kontinuerlig cyklisk stress. Arbete över det nominella vridmomentet, dålig axeluppriktning eller otillräcklig smörjning påskyndar initieringen av utmattningssprickor, vilket i slutändan leder till flexspline-brott.

Vanliga symtom

• Plötslig förlust av vridmomentöverföring, hörbart knastrande under belastning, ökning av spelet utöver Mindre än eller lika med 10 bågsekunders baslinje.

Förebyggande

• Överskrid aldrig tillverkarens specificerade toppvridmoment. Drift över denna gräns minskar kraftigt flexspline-utmattningslivslängden.

• Under större översyn, inspektera flexspline för ytsprickor med färgpenetrant eller magnetisk partikelinspektion - minst var 5 000:e timme eller årligen, beroende på vad som inträffar först, förutsatt att enheten är demonterad.

• Bekräfta korrekt påfyllningsvolym för smörjmedel vid installationen. Både under- och över-fyllning påskyndar slitaget på flexspline.

Transmissionsväxlar tillverkade under ISO/DIN nivå 5-noggrannhet är mer känsliga för ojämn lastfördelning, vilket accelererar gropbildning, spjälkning och i höghastighetsapplikationer, skavning. Detta gäller både cylindriska och spiralformade växlar över hela modulområdet som används i förpackningsmaskiner (typiskt 0,5–3,0).

Vanliga symtom

• Förhöjda ljudnivåer
• Metallpartiklar i smörjmedel
• Synlig yta krater på tandflankerna

Förebyggande

• Inspektera axeltappar regelbundet för slitage och försämring av ytfinishen. Avvikelse i axeldiametern över ±0,005 mm påverkar lagerpassningen och introducerar utlopp i hela drivlinan.

• Kontrollera tandflankerna för tidig-stadiumskärpning eller mikro-spjälkning med schemalagda intervall - ytförsämring är progressiv och kommer att överföra skador på matchande komponenter om de lämnas oadresserade.

• Anpassa smörjmedlets viskositet till arbetsstigningslinjens hastighet.

• Kontrollera monteringsavstånden noggrant. För växlar i modulområdet 0,1–5,0 tillåter för stort spelrum skräpkvarhållning och ökar dynamiska stötbelastningar; otillräckligt spelrum kan försämra smörjningen eller orsaka termisk bindning.

Fel på transmissionsaxelkomponenter i förpackningsmaskiner är till stor del förutsägbara och förebyggbara. Orsakerna bakom de fem fellägen som diskuteras i den här artikeln-precisionsdrift, glapptillväxt, radiell utmattning, flexspline-utmattning och försämring av kuggytorna- härrör från vår praktiska tillverkningserfarenhet och kundfeedback. Observera att denna analys inte är uttömmande och endast tillhandahålls i referenssyfte.

Vår rekommendation är att upprätta ett systematiskt inspektionsschema, definiera specifika toleranströsklar för kritiska komponenter och samarbeta med tillverkare som bevisligen upprätthåller strikt precisionskontroll.
